游標卡尺的測量精度

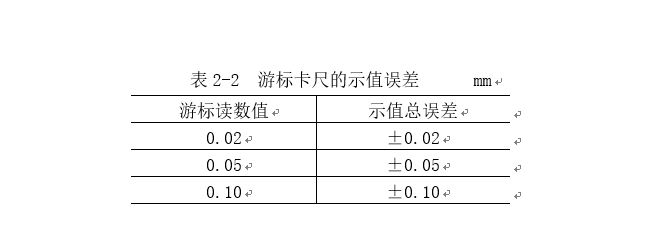

      測量或檢驗零件尺寸時，要按照零件尺寸的精度要求，選用相適應的量具。游標卡尺是一種中等精度的量具，它只適用于中等精度尺寸的測量和檢驗。用游標卡尺去測量鍛鑄件毛坯或精度要求很高的尺寸，都是不合理的。前者容易損壞量具，后者測量精度達不到要求，因?yàn)榱烤叨加幸欢ǖ氖局嫡`差，游標卡尺的示值誤差見表2-2。

      游標卡尺的示值誤差，就是游標卡尺本身的制造精度，不論你使用得怎樣正確，卡尺本身就可能產生這些誤差。例如，用游標讀數值為0.02mm的0～125mm的游標卡尺(示值誤差為±0.02mm)，測量  50mm的軸時，若游標卡尺上的讀數為50.00mm，實際直徑可能是  50.02mm，也可能是  49.98mm。這不是游標尺的使用方法上有什么問題，而是它本身制造精度所允許產生的誤差。因此，若該軸的直徑尺寸是IT5級精度的基準軸 (      )，則軸的制造公差為0.025mm，而游標卡尺本身就有著±0.02mm的示值誤差，選用這樣的量具去測量，顯然是無法保證軸徑的精度要求的。
      如果受條件限制(如受測量位置限制)，其他精密量具用不上，必須用游標卡尺測量較精密的零件尺寸時，又該怎么辦呢?此時，可以用游標卡尺先測量與被測尺寸相當?shù)膲K規，消除游標卡尺的示值誤差(稱為用塊規校對游標卡尺)。例如，要測量上述  50mm的軸時，先測量50mm的塊規，看游標卡尺上的讀數是不是正好50mm。如果不是正好50mm，則比50mm大的或小的數值，就是游標卡尺的實際示值誤差，測量零件時，應把此誤差作為修正值考慮進去。例如，測量50mm塊規時，游標卡尺上的讀數為49.98mm，即游標卡尺的讀數比實際尺寸小0.02mm，則測量軸時，應在游標卡尺的讀數上加上0.02mm，才是軸的實際直徑尺寸，若測量50mm塊規時的讀數是50.01mm，則在測量軸時，應在讀數上減去0.01mm，才是軸的實際直徑尺寸。另外，游標卡尺測量時的松緊程度(即測量壓力的大小)和讀數誤差(即看準是那一根刻線對準)，對測量精度影響亦很大。所以，當必須用游標卡尺測量精度要求較高的尺寸時，最好采用和測量相等尺寸的塊規相比較的辦法。
