外卡鉗的使用

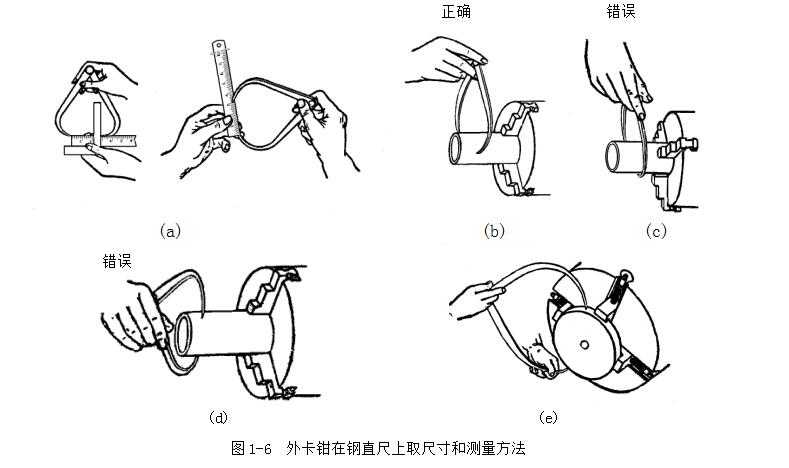

      外卡鉗在鋼直尺上取下尺寸時，如圖1-6(a)，一個鉗腳的測量面靠在鋼直尺的端面上，另一個鉗腳的測量面對準所需尺寸刻線的中間，且兩個測量面的聯線應與鋼直尺平行，人的視線要垂直于鋼直尺。

      用巳在鋼直尺上取好尺寸的外卡鉗去測量外徑時，要使兩個測量面的聯線垂直零件的軸線，靠外卡鉗的自重滑過零件外圓時，我們手中的感覺應該是外卡鉗與零件外圓正好是點接觸，此時外卡鉗兩個測量面之間的距離，就是被測零件的外徑。所以，用外卡鉗測量外徑，就是比較外卡鉗與零件外圓接觸的松緊程度，如圖1-6(b)以卡鉗的自重能剛好滑下為合適。如當卡鉗滑過外圓時，我們手中沒有接觸感覺，就說明外卡鉗比零件外徑尺寸大，如靠外卡鉗的自重不能滑過零件外圓，就說明外卡鉗比零件外徑尺寸小。切不可將卡鉗歪斜地放上工件測量，這樣有誤差。圖1-6(c) 所示。由于卡鉗有彈性，把外卡鉗用力壓過外圓是錯誤的，更不能把卡鉗橫著卡上去，圖1-6(d) 所示。對于大尺寸的外卡鉗，靠它自重滑過零件外圓的測量壓力已經太大了，此時應托住卡鉗進行測量，圖1-6(e)所示。
