概述

PTHK-6539A油料電導率儀檢定裝置,主要用于輕質石油產品電導率測定儀的檢定校準。符合《GJB/J3049-97輕質油料電導率儀校準規程》的使用要求。裝置主要包括電導率測定儀標準裝置、恒溫浴、電導率儀三部分構成。

儀器特點

1、恒溫浴提供均勻穩定的溫場，檢測校準準確。

2、采用壓縮機，制冷采用先進的全封閉式壓縮機制冷技術，制冷量大，降溫速度快。

3、電導率測定儀標準裝置采用高精度電阻，提供穩定準確的檔位。

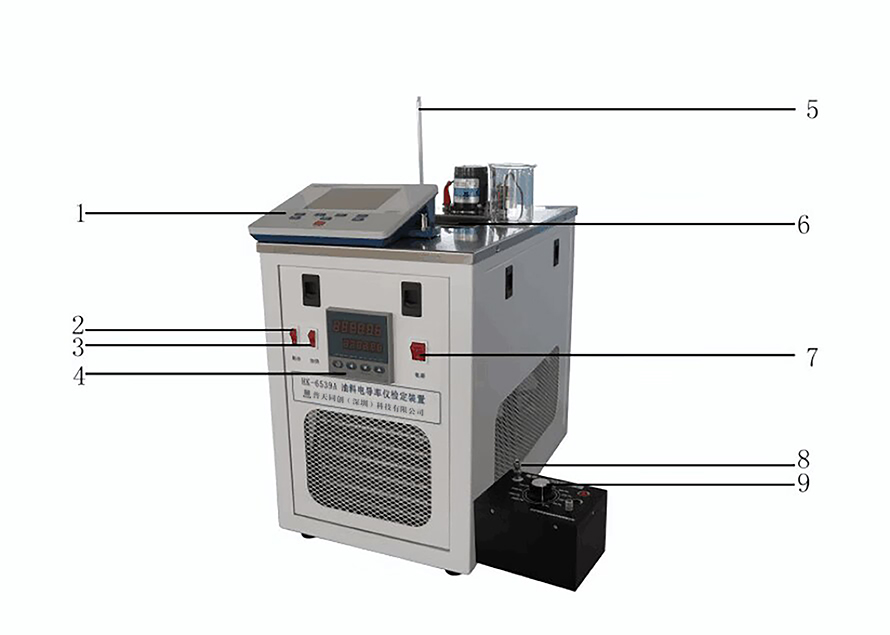

儀器結構

1.電導率儀  2.制冷開關  3.加熱開關  4.溫度控制器  5.校準溫度計  6.燒杯  7.電源開關  8.TNC接口  9.電導率測定儀標準裝置

儀器特點

1、恒溫浴提供均勻穩定的溫場，檢測校準準確。

2、采用壓縮機，制冷采用先進的全封閉式壓縮機制冷技術，制冷量大，降溫速度快。

3、電導率測定儀標準裝置采用高精度電阻，提供穩定準確的檔位。

安裝與使用方法

1、儀器背面距墻壁不得小于200mm，儀器使用電源應良好的接地。

2、儀器在安裝過程中，專用冷源要確保無傾斜45度以上，以免儀器不能正常工作。

3、將專用冷源和冷浴并排放好，首先向浴槽內注入乙醇，液面距槽上沿20mm。

4、打開電源開關，調節溫控儀(具體見溫控儀說明書），打開“循環，“制冷”開關，請勿在浴溫30℃以上時打開制冷開關會造成壓縮機損壞。

5、當浴槽溫度降到設定溫度點（20℃±0.05℃）開始恒溫時，將燒杯裝入電導率溶液，并固定在浴槽支架上，使浴槽介質接觸到燒杯，達到恒溫的狀態，按照標準方法進行電導率溶液的測量。

6、恒溫浴每次正常工作后，如需再次啟動工作時，間隔必須在20分鐘以上，以免損壞壓縮機組及制冷系統。

7、對于TNC接口的電導率儀，可以直接與本裝置通過BNC轉TNC接口直接連接，對于BNC接口的電導率儀，可以使用品質優良的BNC線連接。

8、由于被校準的電導率儀產品種類繁多，輸出電壓方式各不相同，因此推薦在屏蔽箱內使用本產品進行校準，降低由于外部人員走動、大幅度動作或氣流運動造成的干擾，以減少被校準的電導率儀產品的顯示數值跳動。如不具備屏蔽箱，可考慮將被校準設備的外殼與本裝置的接地端子連接，以降低干擾，但實際效果通常無法比擬在屏蔽箱內的使用效果。

9、連接設備后，將本裝置的旋鈕調整到所需的電導率輸出狀態，操作被校準的電導率儀進行讀數。

10、本裝置右側的紅色和黑色香蕉接頭接口用于本裝置的溯源，用戶在校準電導率儀時不需要使用該端口。

故障分析與排除

注意事項

1、儀器應放置在通風干燥處，保持清潔，電控部分不要受潮，防止油樣等污物濺灑在儀器上。

2、儀器使用前須良好接地，以確保操作者的人身安全。

3、浴缸內液面保持一定高度，防止加熱管干燒，浴缸內無介質，請勿開機，以免損壞儀器。

4、儀器較長時間停用時，將浴缸中的介質放空，蓋上防塵罩。

5、本儀器質保期為一年。

電導率測定儀標準裝置

1、標準電導率調節范圍：50 pS/m、100 pS/m、200 pS/m、300 pS/m、400 pS/m、500 pS/m、800 pS/m、1000 pS/m、1600 pS/m和2000 pS/m，指標優于1%（通常除50 pS/m點外，均優于0.5%）。

2、環境要求：

參考溫度范圍：17℃~23℃

參考濕度范圍：30%RH~60%RH

恒溫浴

1、電    源：AC220V±10% 50Hz

2、浴槽功率: 1300W

3、浴槽容積：18L

4、控溫范圍：0～50℃

5、控溫方式：數字顯示溫控儀

6、控溫精度：±0.05℃

7、攪拌方式：電機攪拌

8、環境要求：5～40℃   濕度≤85%

電導率儀

請參考實際所配產品的配套說明。
