產品簡介：

        按照JJG 536—2015《旋光儀及旋光糖量計》計量檢定規程要求，機械斬波式低透過率模擬器可以與標準旋光管配套使用，對自動旋光儀或旋光糖量計的低透過率量值進行示值誤差和重復性檢定。

工作原理：

        對旋光儀及旋光糖量計的測定光源進行一定比例的機械斬光，從而獲得需要的透過率模擬量值。機械斬波式低透過率模擬器采用了全新的結構設計，該技術不僅解決了使用中需更換斬光板的問題，也克服了高速旋轉板外漏存在的安全隱患。

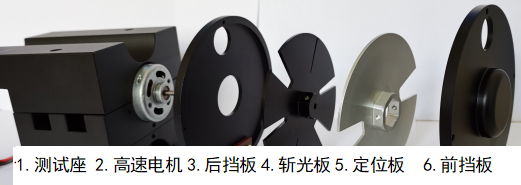

部件組成：

        1測試座、 2高速電機、3后防護擋板、4斬光板、5定位板和6前防護擋板

結構示意圖如圖

指標參數：

        電機轉速＞8000r／min

        額定功率 50W

        額定電源 AC220V，50Hz

        可提供4個低透過率模擬值，分別為1％、10％、5％和16％

        （機械斬波式低透過率模擬器包括了JJG 536檢定規程所要求的，用于示值誤差和重復性檢定的1％和10％低透過率模擬值，還包括了5％和16％低透過率模擬值；透過率模擬值相對誤差優于±5％）

使用方法：

        1、變換定位板的位置，可以獲得1％、10％、5％和16％透過率模擬量值。

        2、通過前、后防護擋板的圓孔，觀察此時定位板的位置，可以用針狀物輕輕撥動定位板轉動，以便觀察。在儀器工作過程中禁止任何物品進入圓孔內。

        3、變換定位板位置步驟。

                ⑴ 旋下前擋板上的四個螺絲，取下前檔板。

                ⑵ 旋松定位板的固定螺絲，取下定位板。

                ⑶ 調整定位板與斬光板的相對位置，使得定位板開口與所需斬光板扇形開口相對應。

                ⑷ 緊固定位板的固定螺絲。

                ⑸ 安裝前擋板，并將四個螺絲緊固。

                ⑹ 如果需要16％透過率模擬量值，則取下定位板即可。

維護保養：

        1. 本儀器屬于計量標準器，具有準確的低透過率模擬量值，在搬運過程中防止跌落或強烈的震動。

        2. 儀器使用完畢，請及時從電源插座上拔下電源插頭，并將儀器放入儀器箱內。

        3. 斬光板扇形開口角度決定了低透過率模擬量值的大小，需防止斬光板磕碰及受力，以免受損變形，并保持?jǐn)毓獍宓臐崈簟?/span>

        4. 如發現斬光板和定位板表面污染或有灰塵，可拆下用中性清洗劑進行清潔。安裝時須確保斬光板和定位板與前、后護板沒有任何接觸。

        5. 低透過率模擬量值是以斬光板上兩個扇形開口角度之和占360°度的百分比。出廠時已隨儀器提供了計量技術機構出具的檢測報告。

        儀器在使用過程中，低透過率模擬量值不會發生變化，即在允許的誤差范圍之內。如果需要再次檢測，可將斬光板拆下，并將斬光板單獨送計量技術機構對1.80×2、90×2和180×2三組（6個）扇形開口角度進行檢測，檢測設備使用準確度優于1′的萬能工具顯微鏡。

        6. 如在使用過程中儀器出現不正常的噪音，可能是定位板或斬光板與前、后防護擋板有接觸性的摩擦，必須馬上關閉電源，并拔出電源插頭，拆開前擋板進行檢查，調整斬光板在電機轉軸的位置，進而排除定位板或斬光板與前、后防護擋板的接觸。

        7. 一般性的接觸摩擦后，不會改變斬光板扇形開口的角度，即不會影響低透過率模擬量值。

指標參數：

        電機轉速＞8000r／min

        額定功率 50W

        額定電源 AC220V，50Hz

        可提供4個低透過率模擬值，分別為1％、10％、5％和16％

        （機械斬波式低透過率模擬器包括了JJG 536檢定規程所要求的，用于示值誤差和重復性檢定的1％和10％低透過率模擬值，還包括了5％和16％低透過率模擬值；透過率模擬值相對誤差優于±5％）

使用方法：

        1、變換定位板的位置，可以獲得1％、10％、5％和16％透過率模擬量值。

        2、通過前、后防護擋板的圓孔，觀察此時定位板的位置，可以用針狀物輕輕撥動定位板轉動，以便觀察。在儀器工作過程中禁止任何物品進入圓孔內。

        3、變換定位板位置步驟。

                ⑴ 旋下前擋板上的四個螺絲，取下前檔板。

                ⑵ 旋松定位板的固定螺絲，取下定位板。

                ⑶ 調整定位板與斬光板的相對位置，使得定位板開口與所需斬光板扇形開口相對應。

                ⑷ 緊固定位板的固定螺絲。

                ⑸ 安裝前擋板，并將四個螺絲緊固。

                ⑹ 如果需要16％透過率模擬量值，則取下定位板即可。
