概述
 TY-HT1300型黑體爐采用SKW精密控溫裝置控溫（詳見SKW說明書），WRP鉑銠10—鉑熱電偶（分度號S）作為控溫用溫度傳感器，同時選用二等標準鉑銠10—鉑熱電偶用以測量黑體腔的溫度，作為定標的標準。
黑體腔采用直接加熱式。發熱元件（一端接線雙螺紋碳化硅管）本身就是黑體腔壁其內再置一具有圓錐內腔的碳化硅靶，這種直接加熱式，加大了腔體的有效直徑，增加了升降溫速度，提高了腔體的工作溫度。
黑體爐直接接用220V市電，經硅閘管控制后加至加熱管，省去了笨重的電源變壓器。管外用超輕質高效絕緣材料保溫。因此整臺裝置結構緊湊，體積小重量輕，便于固定或移動使用。
主要技術指標及性能
1、輻射孔徑：φ40mm或φ25mm（加光欄）
2、溫度范圍：300—1300℃
3、溫度控制精度：1300±1℃
4、工作電源  220V  50HZ
5、最大恒溫功耗：不大于1kVA
6、最大升溫功耗：不大于3kVA
7、升溫時間：室溫至1300℃不大于2小時
8、測溫熱電偶：二等標準鉑銠10—鉑熱電偶（另購）
9、控溫熱電偶：工業鉑銠10—鉑熱電偶（另購）
10、發熱體：一端固定雙螺紋硅碳管（因該加熱管易損故交貨時須用戶自提運輸，或由我們技術人員送貨上門安裝）
11、黑體腔：φ50圓錐圓柱復合腔體錐頂角α=30°碳化硅質材料
12、外型尺寸  700×260×400（長×寬×高）
13、重約20㎏

結構:
TY-HT1300型黑體爐包括兩大部份：爐體及控溫裝置。

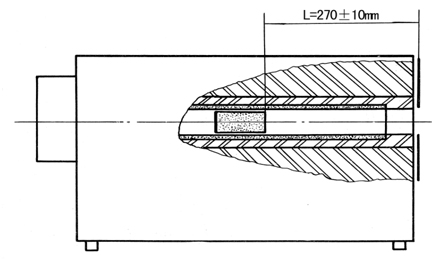

爐體中心為加熱管，加熱管內置一“靶”，組成圓錐—圓柱復合腔體?！鞍小痹诩訜峁苤械奈恢脮绊懞隗w腔的黑度系數，其位置由“靶”的端面至黑面板的距離L來保證。L=270±10mm。

靶的后部開有兩孔，裝有兩根剛玉保護管，供插入熱電偶之用。其中一根為控溫熱電偶，另一根為測溫用標準熱電偶。

加熱管外包有高鋁泡沫及高溫硅酸鋁纖維套，再將鐵質套筒固定于黑體爐外殼上，安裝時加熱管黑色無反光面板及泡沫管三者保持在同一軸線上。
高鋁泡沫管耐壓強度較低，而螺紋硅碳管較脆，在裝拆時要小心保護。
控溫裝置主要由AI人工智能調節器及可控硅執行器組成。
操作使用:
1、檢查
設備開箱后，應檢查內部另部件和接線是否因長途運輸而松動。若發現有另部件或接線松動，應重新固緊。
2、安裝
本黑體爐可在實驗室、計量室或生產現場使用，使用時應水平安置于桌上。安置被校儀表時應與黑體爐靶心保持規定的距離，同時使被校儀表瞄準系統與黑體輻射腔必須處于同一軸線上。
3、接線
控溫熱電偶接在爐體尾端的接線板上，同時用補償導線（成套配供）引至控溫裝置的“信號”端。
碳化硅螺紋管兩極接在控溫裝置的“輸出”端。
